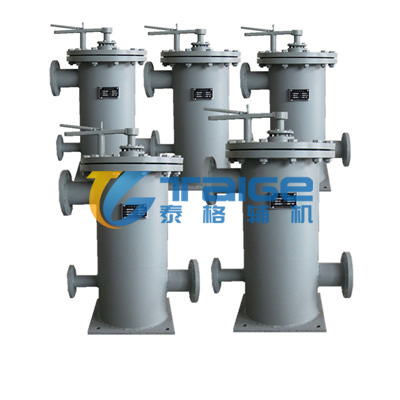

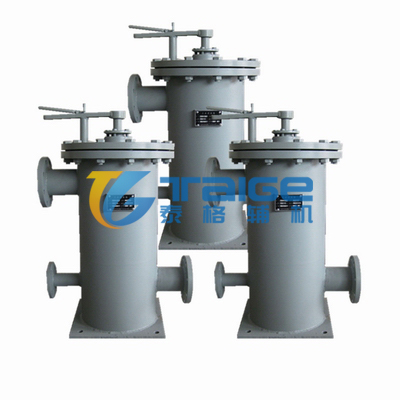

LSF型反沖洗濾水器：?

? ? ? ? 泰格全自動反沖洗工業濾水器適用于電站、化工、印染、造紙等行業的給水管道。由于來自河流、湖泊和海洋的水源不同，水中有各種雜質，如工業廢料、漂浮的草、魚、蝦和蝸牛。有時，在進入供水系統的管道側，采用簡單的柵欄過濾，條件較好或用濾網進行處理，但處理后的水中仍有一些細小的雜質。當它們?cè)诠┧到y(tǒng)中積累到一定程度而不被清除時，流動面積就會減小，造成堵塞，嚴重者就會停機，對安全運行造成極大的威脅。鑒于經濟、方便、維修等諸多因素，我公司設計的新型反沖式工業水過濾器系列產品，能夠滿足用戶的要求，解決上述問題。

1、濾水器主要技術參數

? ? (1)、工作壓力≤0.6MPa

? ? (2)、濾網孔徑φ3～φ8mm

? ? (3)、額定流量下的阻力≤0.05MPa

2、濾水器結構與使用說明：

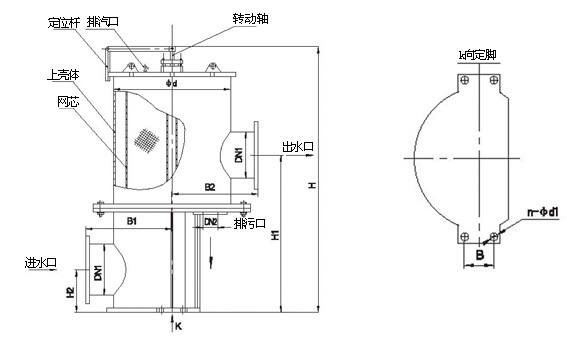

? ? (1)、本系列濾水器由①轉動軸、②定位桿、③支架殼體、④網芯、⑤進水口、⑥出水口、⑦排污口組成（見圖）。一般水質為淡水型的，濾網和內部主要部件為普通不銹鋼材質，若為海水或具有強酸堿型的，則采用特殊不銹鋼材質。

? ? (2)、濾水器入管道系統后，水就會從進水口進入濾水器，過濾后的水從出水口流出，當水雜質能過網芯時，由于體積大于網芯孔，而被截留在網芯上，當聚集到一定數量時，即造成進、出水口之間有一定壓力差，這時，可轉動網芯進行輪次自動反沖洗，雜質就會從排污口自行排出，如此往復循環，用戶可根據水中雜質多少、而定時、定期自動反沖排污。

? ?(3) 、濾水器安裝在電站、化工、印染、造紙等多種行業的DN500以下供用水管邊上屬于替代二次濾網的小型濾水器，可任意選定粘度，具有體積小，造價低，過濾流量大等諸多優點；特別適用于母管制供用水的分支管道上，從而具有二次濾網所不及的優點。一般情況下，不須增加動力源，只需采用手動，手柄按產品所標定的位置依次轉動，濾水器內部的幾個過濾室即可逐一清洗，從而達到自動反沖?

? ? (4) 、濾水器型號說明：

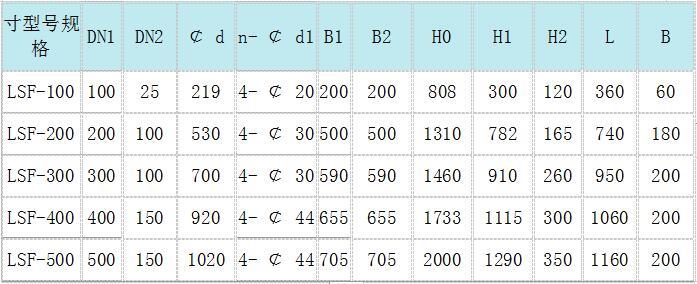

(5)、LSF型選型表：

二、LSG型管道直連式濾水器：

1、泰格系列濾水器結構類型過濾面積2.5流通面積的3倍,含有很多小孔的環不銹鋼板,雙層結構的主回路,回流循環為單層結構,可以實現非常高的強度,都是不銹鋼做的,結構合理,性能可靠,耐用,其過濾器更換也很方便。訂貨時，注明是一次回路還是旁路(即反沖洗)。反沖洗全自動反沖洗濾水器應用在電站、化工、印染、造紙等行業供用水管道上，由于從江河、湖海中取水的來源不同，所以在水中存在著多種多樣的雜質，如工業廢棄物、浮草、魚蝦、田螺等。有時，在進入供用水系統的管邊前，都采用簡單的柵欄過濾，條件比較好的或用一次濾網進行處理，但處理后的水中仍存在著一些體積較小的雜質。當它們?cè)诠┯盟到y(tǒng)中聚積到一定程度而不清除時，將導致通流面積減小，較終產生堵塞，嚴重時造成停機，對安全運行構成極大威脅。鑒于經濟、方便、維修等諸多因素，我公司設計的新型反沖式全自動反沖洗濾水器系列產品，可滿足用戶要求，徹底解決上述問題.
??? 1、濾水器主要技術參數
??? (1)、工作壓力≤0.6MPa
??? (2)、濾網孔徑φ3～φ8mm
??? (3)、額定流量下的阻力≤0.05MPa
??? 2、濾水器結構與使用說明：
??? (1)、本系列濾水器由①轉動軸、②定位桿、③支架殼體、④網芯、⑤進水口、⑥出水口、⑦排污口組成（見圖）。一般水質為淡水型的，濾網和內部主要部件為普通不銹鋼材質，若為海水或具有強酸堿型的，則采用特殊不銹鋼材質。
??? (2)、濾水器入管道系統后，水就會從進水口進入濾水器，過濾后的水從出水口流出，當水雜質能過網芯時，由于體積大于網芯孔，而被截留在網芯上，當聚集到一定數量時，即造成進、出水口之間有一定壓力差，這時，可轉動網芯進行輪次自動反沖洗，雜質就會從排污口自行排出，如此往復循環，用戶可根據水中雜質多少、而定時、定期自動反沖排污。

??

2、型號說明：

? ? (1)公稱通經DN25、40、50、65、80、100、125? ? ? ? ? ? ? ? ? ? ??

? ? (2)公稱壓力PN≤1.6MPa

? ? (3)適用介質：水、油等? ?

?? ??

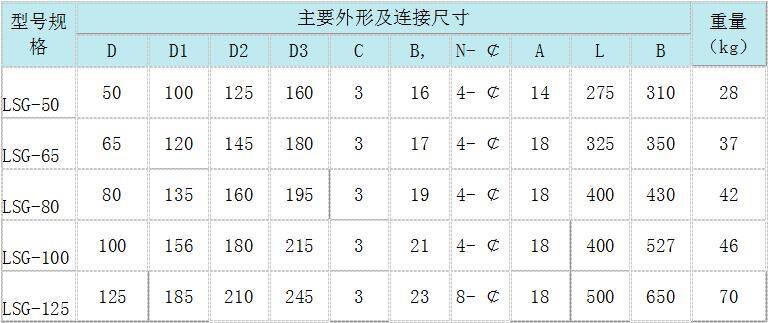

3、選型表：LSG-P型號

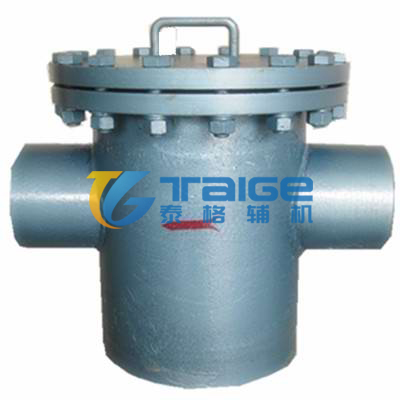

三、LSD型直通式濾水器：

? ? 1、用途：

? ? LSD型直通式濾水器適用于凝結泵、給水泵工業水泵，閉式水泵系統介質過濾之用，也可以作為管邊濾網之用，對管邊中的機械雜物，懸浮物等起過濾作用，并能根據壓差大小對濾網清洗，保持濾網清潔，該型泵進口濾網的通流倍率較大

? ? 2、主要技術參數：

? ? (1)設計壓力0.4MPa、0.6MPa

? ? (2)濾網孔徑φ3～φ8mm

? ? (3)水阻≤0.05MPa

? ? (4)通流倍率4.5倍

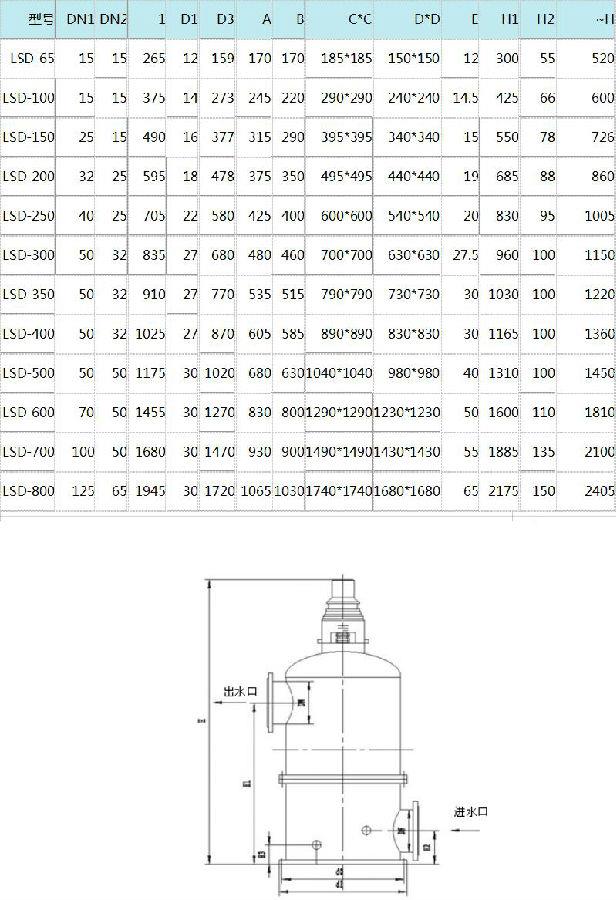

? ? ?3、選型表：

四、LSZ型立式自動濾水器：

? ? ?LSZ型立式自動清洗濾水器能對水中雜草、塑料薄膜、紙布屑、懸浮物等進行過濾作用，并能根據各地水質情況對濾網實行自動地連續或間斷清洗，保持網面經常清潔，正是目前我國先進的水過濾設備之一，適用于各種水過濾場合.

1、主要技術參數

? ? (1)工作壓力～0.6MPa

? ? (2)濾網孔徑φ3～8mm

? ? (3)額定流量下的阻力≤0.05MPa

2、? 結構說明

? ? (1)傳動機構采用雙級擺線針輪減速機，濾水器轉動靈活，控制系統采用PLD程控，對濾水器實行自動程序或間歇性反沖洗。

? ? (2)濾網網芯底部與支板上密封由原來的橡膠皮改為硬密封，能做到>2mm的雜物不從底部流到出口端，確保濾網的過濾能力。

? ? (3)考慮到某些條件下水中含沙量大，上承軸座采用雙重密封式，水側為防泥沙密封，采用2道骨架密封圈，防止泥沙進入軸套磨損轉軸，外側采用4道填料式密封。

? ? (4)軸座, 處試設, 防溢流管, ，做到無泄漏，文明生產。

? ? (5)上、下軸套均為可, 拆, 卸式，無需進行筒體解體即可方便更換。

3、選型表：

?(5)、LSF型選型表：

型號規格	DN1	DN2	ф d	n- ф d1	B1	B2	H0	H1	H2	L	B
LSF-100	100	25	219	4- ф 20	200	200	808	300	120	360	60
LSF-200	200	100	530	4- ф 30	500	500	1310	782	165	740	180
LSF-300	300	100	700	4- ф 30	590	590	1460	910	260	950	200
LSF-400	400	150	920	4- ф 44	655	655	1733	1115	300	1060	200
LSF-500	500	150	1020	4- ф 44	705	705	2000	1290	350	1160	200





二、LSG型管道直連式濾水器：

1、泰格系列濾水器結構類型過濾面積2.5流通面積的3倍,含有很多小孔的環不銹鋼板,雙層結構的主回路,回流循環為單層結構,可以實現非常高的強度,都是不銹鋼做的,結構合理,性能可靠,耐用,其過濾器更換也很方便。訂貨時，注明是一次回路還是旁路(即反沖洗)。

??

2、型號說明：

? ? (1)公稱通經DN25、40、50、65、80、100、125? ? ? ? ? ? ? ? ? ? ??

? ? (2)公稱壓力PN≤1.6MPa

? ? (3)適用介質：水、油等? ?
