一、傳統風機存在的缺陷
排油煙風機為傳統的臥式結構，葉輪與蝸殼間密封不嚴，蝸殼底部容易積油，葉輪軸與蝸殼間漏油嚴重。風機為普通離心式風機，不是出力不足，就是負壓過大，致使油中進水，透平油乳化，油路管道系統銹蝕，調節元件失靈，嚴重威脅機組的安全運行。由于負壓過大，大量的透平油被抽出，排油口出現噴油現象，浪費極大，也影響電廠的文明生產，同時因為負壓過大，大量的軸封漏汽進入軸承箱后順回油母管進入主油箱，在回流過程中凝結成水，使透平油中帶水，油質乳化，危及機組的安全生產。另外，傳統的風機僅考慮在主油箱上安放排油煙設備，沒有考慮軸承箱，使箱內油煙極易積累而造成油擋漏油。所以，對排煙風機的改造勢在必行。

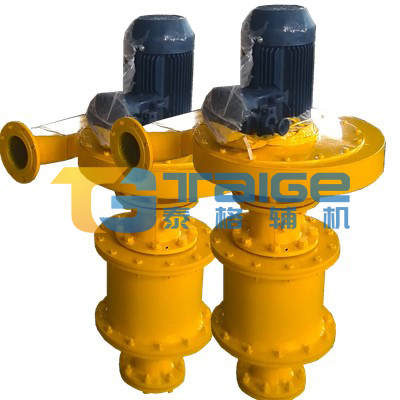

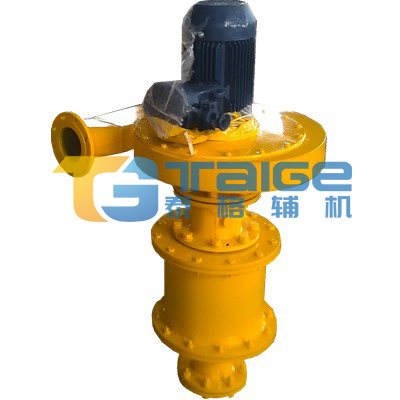

二、FJ排油煙系列裝置的優點
1、整套設備密封性能好，立式結構，無任何泄漏點，一勞永逸。
2、出力可調，P-Q曲線平緩，確保主油箱和軸承箱微負壓運行。
3、葉輪和外殼采用不同材料，不產生火花，經久耐用。
4、三級結構分離，徹底將油煙分離，保護生產環境，達到文明生產要求。
5、整套裝置免維護設計，節約材料消耗，減輕工人維護工作量。

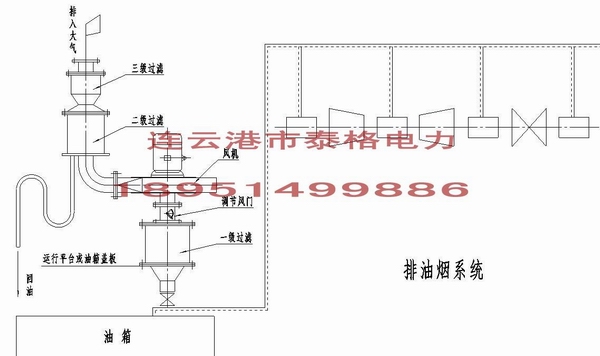

三、排油煙型裝置的布置方式
根據實際情況，對于油系統風機，可直接將原來風機拆除，按我方安裝風機方式安裝即可，一備一用，也可兩臺同時運行。
四、排油煙裝置技術參數
1、基本參數
規格型號 |
功率 |
轉速 |
風量 |
全壓 |
排煙管 |
備 注 |

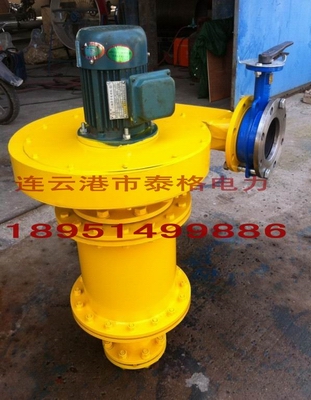

FJ-1-PT/FB |
1.1 |
2800 |
0.23 |
1500 |
Φ89/108 |
可在進出口加裝變徑管以滿足管線連接 |
FJ-2-PT/FB |
2.2 |
2840 |
0.30 |
3500 |
Φ108/133 |
|
FJ-3-PT/FB |
3.0 |
2880 |
0.32 |
4000 |
Φ133/159 |
|
FJ-4-PT/FB |
4.0 |
2890 |
0.385 |
5000 |
Φ133/159 |
|
FJ-5-PT/FB |
5.5 |
2900 |
0.416 |
7000 |
Φ133/159 |
2、風機振動限值按JB/T8689-1998規定要求。
3、風機噪音限值按JB/T8689-1998標準執行。
注：訂貨、選型注意事項

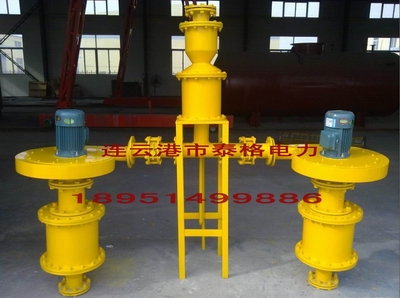

1、對于100MW以上機組，主油箱采用一套，軸承箱采用一套。兩臺裝置中間加聯絡門，有利于其中一套檢修時，另一套可帶第二個系統運行。
2、發電機密封油系統配用防爆型排油煙裝置，一臺運行、一臺備用。
3、本系統為成套裝置，不能任意分開、精減，否則達不到理想效果。
??????
